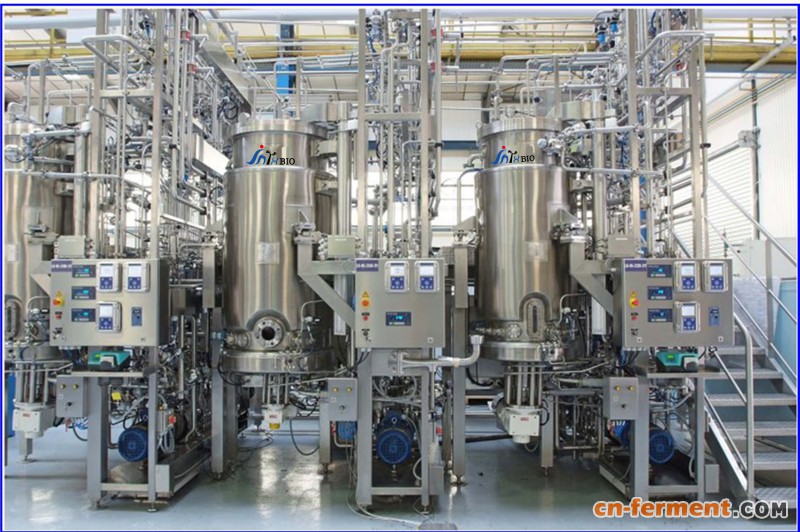

点击图片查看原图
概述：本产品普遍适用于工业规模的疫苗培养和生产，JNYH可以提供包含从设计，制造，安装，调试，人员培训、工艺制度等的工程总包；并能与培养产品结合，辅助用户进行GMP等各种资格论证，特殊规格可以定制，特殊要求可以专门进行设计。
技术参数
|
项目类别 |
规格参数 |
|
公称容积 |
0.5立方-10立方 |
|
装料系数 |
65-80%，70%最适 |
|
罐体配置 |
不锈钢SUS316L/SUS304材质； 夹套、盘管等多种冷却形式可选，换热效率高； 内表面抛光，Ra≤0.4μm；外表面抛光或亚光处理（玻璃喷丸）； pH电极、DO电极、温度电极接口齐备； 顶部配有灯镜、视镜、入孔、接种口补料备用接口等 特别需要均可咨询定制 |
|
搅拌系统 |
顶部机械搅拌，，大型罐带有自平衡装置； 双端面无菌机封系统安全可靠； 组合式叶轮，混合传质效果佳，高效节能； 变频调速，数字化设定转速控制 |
|
结构方式 |
主发酵罐采用落地式结构，配套钢结构平台或结合土建； 管路阀门布置合理，美观大方、易于操作与维护 |
|
通气系统 |
深层通气，会不锈钢管路； 玻璃转子流量计显示，压力表显，手动阀门调节流量； 配备高效除菌过滤器，过滤精度0.01μm； 需外源压缩空气，配备优质除水稳压装置，持续稳定供气； 可选配质量流量控制器或带远传涡街流量计+进口调节阀自动控制空气流量 |
|
罐压控制 |
顶部排气口配置指针式压力表显示罐压，不锈钢阀门手动调节； 可选配进口压力变送器和自动调节阀实现罐内自动控制 |
|
温度控制 |
在线检测，数字化设定，自动/手动控制； Pt-100温度探头和数学式温度仪表； 电加热恒温水箱与外源冷却水自动控制温度 |
|
pH控制 |
在线检测，自动流加碱或酸液进行调节，可配置酸罐和碱罐； 进口pH电极，可高温蒸汽消毒 |
|
溶解氧（DO）控制 |
在线检测，范围0-100%或0-200%； 进口DO电极，可高温蒸汽消毒； 可选与转速、通气量联动控制（订购时需明确） |
|
补料控制 |
可实现多种参数反馈控制流加补料，可配置无菌补料罐 |
|
消泡方式 |
传导式泡沫电极，泡沫异常状况自动报警； 通过泡沫信号反馈可自动/手动控制流加消泡剂 |
|
尾气处理 |
专业设计的高效尾气处理系统，做到尾气无害化排放 |
|
控制系统 |
应用工业级Ebio控制系统，采用西门子PLC控制器，32位真彩色触摸屏操作界面，功能齐全、运行稳定（C型或AUTOBI2000型）； 中央控制室实时监控发酵车间各设备运行情况； 自主版权数据采集和控制软件 |
|
灭菌方式 |
在位灭菌，手动控制，需接外源饱和蒸汽； 可选择全自动灭菌系统（AUTO-SIP）及自动在线清洗系统（AUTO-CIP） |
|
可选配项 |
|
|
设备特点 |
在位灭菌，安全可靠； 采用特制机械密封，进口卫生级无菌隔膜阀，管道采用全位置自动焊接工艺； 全车间包括取样在内采用进口快速可视检测处理系统，车间内生产、空消、实消、取样过程中无蒸汽泄漏； 采用特殊工艺进行养罐，解决了细菌培养的难题； 根据客户特定发酵工艺专门定制发酵设备 |
|
订购说明 |
订购时需明确种子罐、发酵罐以及各种辅助罐的规格、数量等 |
