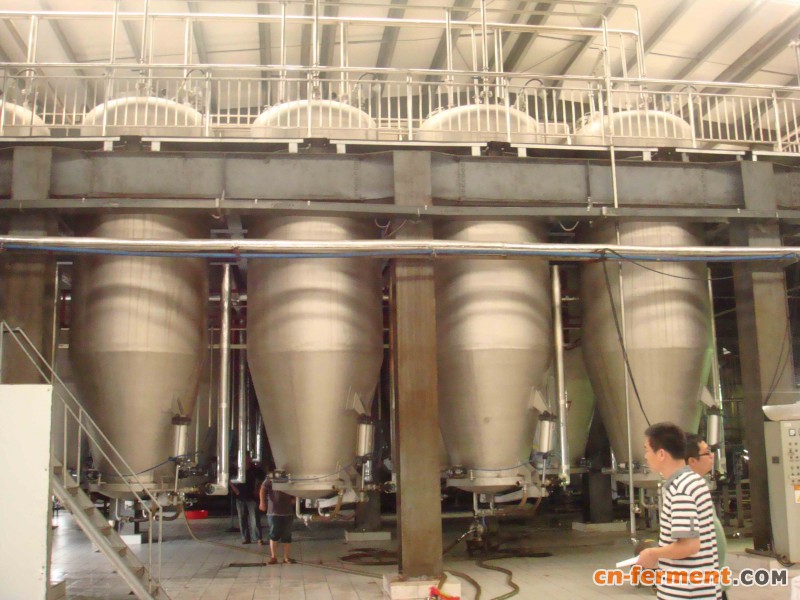

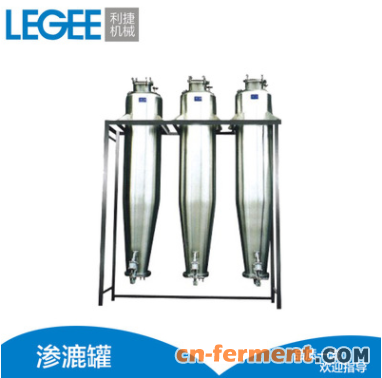

本设备适用于中药、食品、化工等行业的渗漉操作。本设备由筒体、锥体、椭圆形封头（或平盖）、气动出渣门、气动操作台等组成，具有溶剂分布均匀，出渣方便等特点。
工作原理
渗漉法是往药材粗粉中不断添加浸取溶剂使其渗过药粉，从下端出口流出浸取液的一种浸取方法。渗漉时，溶剂渗入药材的细胞中容解大量的可溶性物质之后，浓度增加，密度增大而向下移动，上层的浸取溶剂或稀浸液置换位置,形成良好的浓度差，使扩散姣好地自然进行，故侵润效果优于侵渍法，提取也较安全。
结构与特点
大多由筒体、椭圆形封头（或平盖）、气动出渣门、气动操 作台等组成，具有分布均匀，出渣方便等特点。
|
参数/型号 |
0.5m3 |
1m3 |
2m3 |
3m3 |
4m3 |
6m3 |
8m3 |
10m3 |
|||||||
|
全容积（L） |
650 |
1200 |
2300 |
3300 |
4300 |
6400 |
8600 |
11000 |
|||||||
|
罐内设计压力（Mpa） |
＜0.1 |
||||||||||||||
|
夹套设计压力（Mpa） |
≤0.3 |
||||||||||||||
|
压缩空气压力（Mpa） |
0.6-0.7 |
||||||||||||||
|
投料口直径（mm） |
350 |
400 |
400 |
400 |
400 |
450 |
500 |
500 |
|||||||
|
排渣口直径（mm） |
500 |
800 |
800 |
800 |
800 |
1000 |
1000 |
1000 |
|||||||
|
加热面积（m2） |
2.7 |
3.6 |
5 |
6.5 |
7.5 |
11 |
13 |
15 |
|||||||
|
冷凝面积（m2） |
3 |
4 |
5 |
6 |
8 |
8 |
12 |
15 |
|||||||
|
冷却面积（m2） |
0.5 |
0.5 |
1 |
1 |
1 |
1.5 |
1.5 |
1.5 |
|||||||
