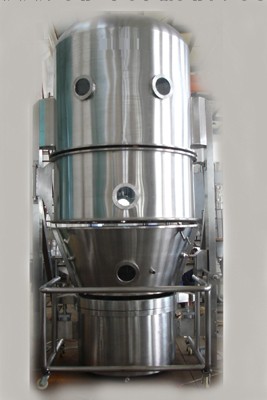

点击图片查看原图
待干燥的物料（颗粒或细粉）投入干燥器料斗，空气经中效过滤器除尘后，由加热器升温至干燥所需要的温度，然后进入主塔，当其穿过料斗底部的多孔板，使料斗内物料流化同时除去水份而干燥，水份挥发后随排风经布袋过滤器过滤后由风机排出，干燥过程中随风上升的细粉则由布袋捕集，并通过清灰装置返回流化床。
二．概述
GFG型高效沸腾干燥机是目前GMP医药工程设计中与YK摇摆式颗粒机和GHL型高速混合制粒机配套的颗粒高效干燥装置，其具有比传统卧式XF沸腾干燥机更宽的流化范围，且易于清洗。
物料在流化的同时被低速搅拌，因而避免结块，对于含湿量偏高．带粘性物料，其运用优势特别突出。
FG沸腾干燥机与GFG干燥机的区别：FG干燥机的出风段分成两个室，可以轮流出风，从而保证了可以长时间工作，并多了一个分离段。GFG出风段只有一个室，适宜干燥时间在30分钟以内的物料工作，时间过长，布袋会“糊”住，出风不良，从而破坏连续操作；干燥时间30分钟以上的物料更适合FG沸腾干燥机。
三．用途
本设备是制药、食品、化工等行业在产品生产过程中将颗粒、粉料混合、干燥同步完成的工艺装备。
应用：机制螺杆挤压颗粒、湿法高速混合制粒颗粒；医药、食品、饲料、化工等领域湿颗粒和粉状物料干燥；大颗粒、小块状、粘性块粒状物料，以30μm-6mm为宜；魔芋、聚丙烯酰胺等干燥时体积变化的物料。
四、设备特点
1、流化床为圆形结构避免了死角。
2、床内设置搅拌，避免了潮湿物料的团聚及干燥过程中形成沟流。
3、顶置布袋过滤器为抗静电特种纤维，操作安全。
4、翻倾卸料，方便迅速彻底。
5、 密封负压操作，按GMP规范设计。
6、 干燥速度快，温度均匀，每批干燥时间均在20-30分钟（表面水）。
五、主要技术参数
GFG型高效沸腾干燥机
所有尺寸仅作参考,视物料情况,本公司拥有变更权利,并不另行通知.
FG沸腾干燥机
六、我公司生产的沸腾干燥机独有特点：
1、气缸采用带缓冲并有外壳保护，在工作完时，更加可靠安全，外形也更加美观；
2、料斗与分离室采用镜面板制作，更加符合卫生要求，主机板材均采用卷板，保证材质及厚度；
3、泄料采用鄱斗式，泄料方便快速，在上料时有一特有的定位机构，不易碰伤密封条，上料也快；
4、采用特有的离合器，接触离合简单；
5、采用特有的取样器，外形美观，取样方便，密封很好；
6、特有的视镜焊接方式，视镜处更不易结料；
7、独特的分风板制作，内有小喷泉流化，物料流化更加容易，搅拌功率更小，搅拌装置寿命更长；
8、搅拌可选用变频控制，可以得到更好品质的产品；
9、可选采用抗静电CCP布，并用多袋式，过滤面积更大，干燥时间可以缩短五分之一，滤布也更不易粘料，出风型式为顶出风，工作更可靠；
10、整个干燥机为一体化，占地小，刚度高；
